Verkauf

Hier ein Überblick über das Sortiment:

Produkte der Firma LINCOLN
- Gerade Steckverschraubung
- Winkel-Steckverschraubung
- Leitungsverbinder
- Rohrschellen
- Gerade Einschraubverschraubungen
- Winkeleinschraubverschraubungen
- Gerade Einschraubverschraubung G
- Steuerungen
- Pumpe P 203 DC mit Steuerung
- Progressivverteiler & Anschlusselemente
- Leitungen und Zubehör

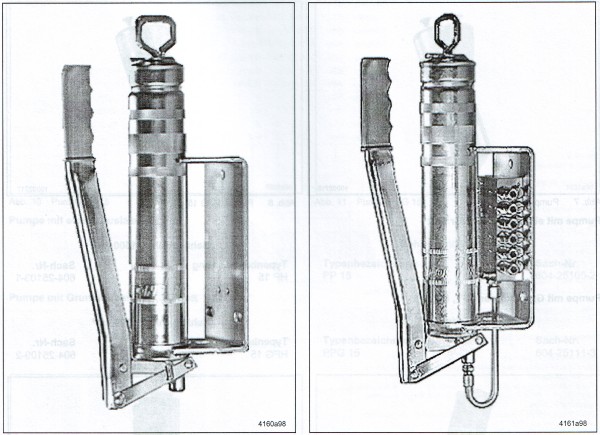

- Handbetätigte Zentralschmierpumpen

Produkte der Firma UMETA

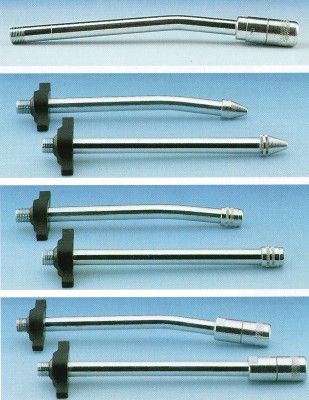

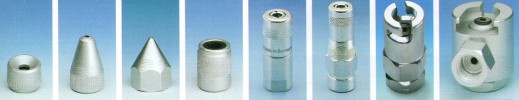

- Fettpressen und Zubehör

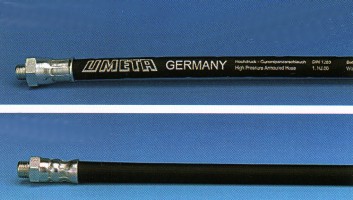

- Hochdruck-Schlauchleitungen

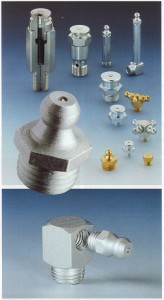

- Schmiernippel

Gerade Steckverschraubung

Version mit gerädeltem Bund für Druckkunststoffrohr

Modell	Leitungs-ø	Sachnummer
GEK4-M 6 x 1	4mm	226-13752-3
GEK4-M 8 x 1	4mm	226-13752-1
GEK4-M 10 x 1	4mm	226-13752-2
GEK4-1/8	4mm	226-13752-4

GEK6-M 8 x 1	6mm	226-13752-8
GEK6-M 10 x 1	6mm	226-13752-7
GEK6-M 8 x 1	6mm	226-13752-6
GEK6-M 10 x 1	6mm	226-13752-9

Gerade Steckverschraubung

Version mit verstärktem Bund für Schlauchstutzen

Modell	Leitungs-ø	Sachnummer
GEKV-6-M 6 x 1	6mm	226-14111-4
GEKV-6-M 8 x 1	6mm	226-14111-2
GEKV-6-M 10 x 1	6mm	226-14111-3
GEKV-6-1/8	6mm	226-14111-1

Winkel-Steckverschraubung

Version mit gerädeltem Bund für Druckkunststoffrohr

Modell	Leitungs-ø	Sachnummer
WEK4-M 6 x 1	4mm	226-13753-5
WEK4-M 8 x 1	4mm	226-13753-1
WEK4-M 10 x 1	4mm	226-13753-2
WEK4-1/8	4mm	226-13753-3

WEK6-M 8 x 1	6mm	226-13753-7
WEK6-M 10 x 1	6mm	226-13753-8
WEK6-M 8 x 1	6mm	226-13753-6
WEK6-M 10 x 1	6mm	226-13753-4

Winkel-Steckverschraubung

Version mit verstärktem Bund für Schlauchstutzen

Modell	Leitungs-ø	Sachnummer
WEKV6-M 6 x 1	6mm	226-14123-4
WEKV6-M 8 x 1	6mm	226-14123-2
WEKV6-M 10 x 1	6mm	226-14123-3
WEKV6-1/8	6mm	226-14123-5

Winkel-Steckverschraubung, schwenkbar

Version mit gerädeltem Bund für Druckkunststoffrohr

Modell	Leitungs-ø	Sachnummer
WEDK4-M 6 x 1	4mm	226-13756-6
WEDK4-M 8 x 1	4mm	226-13756-1
WEdK4-M 10 x 1	4mm	226-13756-2
WEDK4-M 1/8"	4mm	226-13756-3

WEDK6-M 6 x 1	6mm	226-13756-7
WEDK6-M 8 x 1	6mm	226-13756-4
WEDK6-M 10 x 1	6mm	226-13756-5
WEDK6-1/8	6mm	226-13756-8

Winkel-Steckverschraubung, schwenkbar

Version mit verstärktem Bund für Schlauchstutzen

Modell	Leitungs-ø	Sachnummer
WEDKV6-M-1/8	6mm	226-13756-9
WEDKV6-M 10 x 1	6mm	226-14157-2
WEDKV6-M 8 x 1	6mm	226-14157-1
WEDKV6-M 6 x 1	6mm	226-14157-3

Leitungsverbinder, steckbar

Modell	Sachnummer
GS4 für Druckkunststoffrohr ø 4 x 1 mm	226-13773-1
GS6 für Druckkunststoffrohr ø 6 x 1 mm	22613773-3
GSV6 für Hochdruckkunststoffschlauch ø 8,6 x 2,3 mm, mit Schlauchstutzen und Nut	226-13773-4

Leitungsverbinder, steckbar

Modell	Sachnummer
Für Hochdruckkunststoffschläuche ø 8,6 x 2,3 mm	432-24280-1

Rohrschellen

Anzahl der Rohre	Anzahl der Schrauben	Leitungs-ø	Sachnummer
1	1	6 mm	226-12336-1
2	2	6 mm	226-12336-2
3	2	6 mm	226-12336-3
4	2	6 mm	226-12336-4

1	1	8 mm	226-12337-1
2	2	8 mm	226-12337-2
3	2	8 mm	226-12337-3
4	2	8 mm	226-12338-4

1	1	10 mm	226-12338-1
2	2	10 mm	226-12338-2
3	2	10 mm	226-12338-3
4	2	10 mm	226-12338-4
bis 10		10 mm

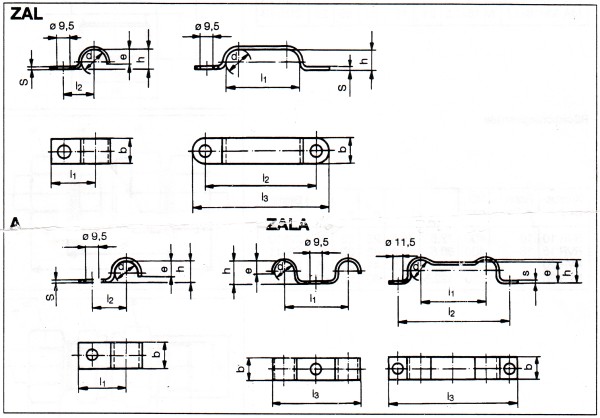

Rohrschellen Form ZAL und Form A, Abstandschellen Form ZALA

Kurzbezeichnung	b	d	e	h	l₁	l₂	l₃	s	Bestell-Nr.
ZAL 10					28	18	-	1,5	19411001
ZAL 2/10					21	48	69		19411002
ZAL 3/10					32	57	77		19411003
ZAL 4/10					42	62	82		19411004
ZAL 5/10	20	10	8	9	52	81	101		19411005
ZAL 6/10					62	91	101		194110046
ZAL 7/10					72	101	121		19411007
ZAL 8/10					82	109	129		19411008
ZAL 9/10					92	121	141		19411009
ZAL 10/10					102	129	149		19411010
A 17	20	17	11	15	35	24	-	2,5	19411601
A 31	30	31	19,5	28	47	33	-	3	19413001
ZALA 16	20	17	11	15	52	-	5	3	19421602
ZALA 30	30	31	22	30	67	137	167	3	19423002

Gerade Einschraubverschraubungen GE

Standard chromatiert

Modell	Sachnr.
GE4-LL M6x1K	223-12533-5
GE4-LL M8x1K	223-12271-8
GE4-LL M10x1K	223-13069-1
GE4-LL R1/8K	223-12270-8

GE6-LL M6x1K	223-12533-9
GE6-LL M8x1K	223-13023-1
GE6-LL M10x1K	223-12271-7
GE6-LL R1/8K	223-12270-7
GE6-LL 1/8NPT	223-12273-6
GE6-L M10x1	22312571-2
GE6-L G1/8	223-13016-3
GE6-L G1/4	223-12477-8
GE6-L 1/4NPT	223-13766-2
GE6-S G1/4	223-12477-1

GE8-LL M10x1K	223-13021-1
GE8-LL R1/8K	223-12270-9
GE8-LL R1/4K	223-13621-6
GE8-L M12x1,5K	223-12361-6
GE8-L G1/4	223-12477-6
GE8-L 1/4NPT	223-12273-5
GE8-S G1/4	223-12477-2
GE8-S G3/8	223-13016-6

GE10-L G1/8	223-13621-9
GE10-L G1/4	223-12272-9
GE10-S 1/8NPT	223-13096-3
GE10-S G1/4	223-13016-9
GE10-S 1/4NPT	223-13096-2
GE10-S G1/2	223-13621-7
GE10-S G3/8	223-13016-4
GE10-S 3/8NPT	223-13096-6

GE12-L G3/8	223-12360-8
GE12-l 3/8NPT	223-13621-3
GE12-S G3/8	223-13016-7

GE15-L G3/8A	223-13621-8

GE16-S G3/8	223-13749-5
GE16-S G1/2	223-13621-1

GE20-S G1/2	223-12360-6
GE20-S G3/4	223-12359-6

GE22-L G1/2	223-13749-3
GE22-L G3/4	223-13016-2

GE30-S G1	223-13749-8
GE30-S G1-1/4	223-12630-2

Edelstahl (1.4571)

Modell	Sachnr.
GE4-LL M6x1K	223-13784-9
GE4-LL R1/8K	223-13614-8
GE4-LL 1/8NPT	223-13715-4

GE6-LL M6x1	^223-13658-7
GE6-LL M8x1	223-13658-6
GE6-LL M10x1	223-13658-5
GE6-LL R1/8	223-13614-9
GE6-L G1/8	223-13658-2
GE6-L 1/8NPT	223-13784-2
GE6-L G1/4	223-13658-9

GE8-LL G1/8	223-13658-1
GE8-L G1/4	223-12452-3
GE10-L G1/8	223-13658-8
GE10-L G1/4	223-12452-1
GE10-L 1/4NPT	223-13614-2
GE10-S G1/4	223-12452-9
GE10-S G3/8	223-12452-2

GE16-S G1/2	223-12452-7

GE20-S G3/4	223-12452-5
GE20-S G1/2	223-13658-4

GE22-L R3/4K	223-13784-5

Messing

Modell	Sachnr.
GE4-LL R1/8K	223-12375-1

GE8-LL M10x1K	223-12376-3
GE8-L G1/4	223-12377-7
GE8-L 1/4NPT	223-12769-2
GE8-L G1/8	223-13769-4

GE10-L G1/4	223-12377-4

GE15-L G1/2	223-12377-8

GE20-S G1/2	223-12378-4
GE20-S G3/4	223-12377-9

Winkeleinschraubverschraubungen WE

Standard chromatiert

Modell	Sachnr.
WE4-LL M 6x1K	223-12533-6
WE4-LL M 8x1K	223-13021-5
WE4-LL M10x1K	223-13069-2
WE4-LL R1/8K	223-13021-4

WE6-LL M 6x1K	223-13023-2
WE6-LL M 8x1K	223-13023-3
WE6-LL M 8x1,25K	223-13763-4
WE6-LL M10x1K	223-13021-3
WE6-LL R1/8K	223-12485-9
WE6-LL 1/8NPT	223-13620-4
WE6-L R1/8K	223-13048-1
WE6-L R1/4K	223-12380-6

WE8-LL M10x1K	223-12362-4
WE8-LL R1/8K	223-13021-6
WE8-L M12x1,5K	223-12362-8
WE8-S R1/4K	223-13048-4
WE10-L R1/4K	223-13048-5
WE10-S R3/8K	223-13048-6

WE20-S G3/4A	223-12277-2
WE20-S 3/4NPT	223-13620-2

Edelstahl (1.4571)

Modell	Sachnr.
WE4-LL R1/8K	223-13677-8

WE6-LL M6x1K	223-13677-4
WE6-LL M6x1K (Kurzgewinde)	223-14181-1
WE6-LL M8x1K	223-13677-2

WE6-LL M10x1K	223-13677-3
WE6-LL R1/8K	223-12453-7
WE6-L R1/8K	223-13620-8
WE6-L R1/4K	223-13794-1
WE6-L 1/4NPT	223-13677-9
WE6-S R1/4K	223-13620-1

WE8-LL R1/8K	223-13677-1
WE8-L R1/4K	223-13677-5
WE10-L R1/4K	223-12453-1

Gerade Einschraubverschraubung G

Standard chromatiert

Modell	Sachnr.
G4-LL	223-12531-8

GE6-LL	223-12482-9
GE6-L	223-12842-2
GE6-S	223-13049-1

G8-L	223-12482-6

G10-L	223-12531-2
G10-S	223-13049-3

G12-S	223-12278-9

G15-L	223-12531-6
G16-S	223-12531-4

G20-S	223-12363-2
G22-L	223-13049-7

G30-S	223-12363-6

Edelstahl (1.4571)

Modell	Sachnr.
G6-LL	223-12454-7
G8-L	223-13615-3
G10-L	223-13615-6
G10-S	223-12454-1
G12-S	223-13615-7
G15-L	223-12454-8
G16-S	223-12454-6
G20-S	223-12454-3
G22-L	223-13615-8
G30-S	223-12454-5

Messing

Modell	Sachnr.
G6-L	223-12381-7
G8-L	223-12381-8
G10-L	223-13767-2
G10-S	223-12381-4
G15-L	223-12381-9
G20-S	223-12381-6

Steuerungen

Steuerungen für Einleitungs- und Zweileitungsanlagen

Sachnummer	664-36957-4
Abmessungen	75 x 160 x 75 mm
Betriebsspannung	10 bis 32 V DC
Pausenzeit	1 bis 179 min
_berwachungszeit	15min
Voll- und Leermeldungsanzeige Für Steuerungs- und _berwachungszwecke sind Druckwärter erforderlich (mindestens 1 Druckwärter für Einleitungsanlagen, 2 Druckwärter für Zweileitungsanlagen)

Universalsteuerungen mit Kompaktsteuerung

Sachnummer	1SLO3-00000-00
Abmessungen	380 x 380 x 210 mm
Anwendungen	kleinere bis mittlere Anlagen (Zweileitungsanlagen, Progressivanlagen, Sprühschmieranlagen)
Eingangsspannung	230 VAC (weitere Spannungen möglich)
Eingänge	8, wovon zwei analog verwendet werden können
Ausgänge	4
Anzeige und Bedienfelder (unter transparenter Schutzfolie) integrierter Takterzeuger und Zähler

Universalsteuerungen mit SPS und Textdisplay

Sachnummer	1SS73-00000-00
Abmessungen	380 x 380 x 210 mm
Anwendungen	mittlere bis groîe Anlagen (Zweileitungsanlagen, Progressivanlagen, Sprühschmieranlagen)
Eingangsspannung	230 VAC (weitere Spannungen möglich)
Eingänge	14, auch mit analogen Eingängen erhältlich
Ausgänge	10
Textdisplay	2-zeilig mit jeweils 20 Zeichen
Standardmäîig mit bis zu 6 überwachten Progressivverteilern oder Düsen; bis zu 4 überwachte Zweileitungsverteiler

Universalsteuerungen mit Kompakt-SPS

Sachnummer	1SC74-00000-00
Abmessungen	380 x 380 x 210 mm
Anwendungen	mittlere bis groîe Anlagen mit vielen _berwachuingspunkten (Zweileitungsanlagen, Progressivanlagen, Sprühschmieranlagen)
Eingangsspannung	400 VAC (weitere Spannungen möglich)
Eingänge	16
Ausgänge	16
Textdisplay	2-zeilig mit jeweils 20 Zeichen
Komplette Einheit mit Anzeige (2 Zeilen mit jeweils 20 Zeichen) und ASI-Bus-Erweiterungsmodul verfügbar mit bis zu 124 Eingängen und 124 Ausgängen. Standardmäîig mit bis zu 12 überwachten Progressivverteilern oder Düsen; bis zu 10 überwachte Zweileitungsverteiler

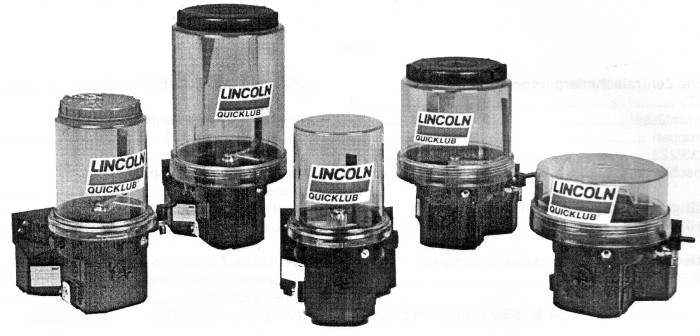

Pumpe P 203 DC mit Steuerung V10-V13 mit Steuerung

Fettbehälter ohne Leermeldung; V10-V13 Platine; 10m Anschlusskabel

2 Liter
2 Liter, mit Behälterdeckel
2 Liter Flachbehälter
4 Liter
4 Liter, mit Behälterdeckel
8 Liter
8 Liter, mit Behälterdeckel

Fettbehälter ohne Leermeldung; V10-V13 Platine; Anschlussstecker

2 Liter
2 Liter, mit Behälterdeckel
4 Liter
4 Liter, mit Behälterdeckel
8 Liter

Progressivverteiler & Anschlusselemente

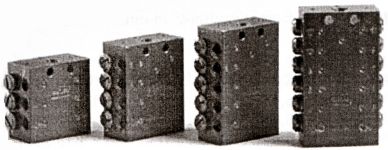

Progressivverteiler SSV (normale Ausführung)
Progressivverteiler SSV (Edelstahl 1.40305) V2 A
Progressivverteiler SSV (Edelstahl 1.4571) V4 A
Progressivverteiler SSV mit Kontrollstift (normale Ausführung)

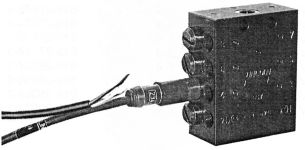

Progressivverteiler SSV mit eingebautem Kolbendetektor für elektrische Überwachung, ohne Anschlussstecker
Progressivverteiler SSV mit eingebautem Kolbendetektor für elektrische Überwachung, mit AMP-Anschlussstecker

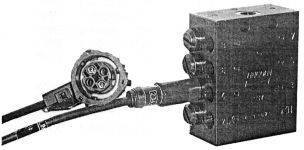

Progressivverteiler SSV mit eingebautem Kolbendetektor für elektrische Überwachung, mit Bajonett-Anschlussstecker (Eurostecker) fü P 233
ACHTUNG: Progressivverteiler SSV auch in dosierbarer Ausführung lieferbar
